Tutorial 5: Junção Espacial

Objetivo

Ao final deste tutorial você será capaz de atribuir uma geometria a cada registro de saúde — ligando a série temporal construída na etapa anterior às unidades geográficas oficiais do Brasil (municípios, biomas, regiões de saúde, regiões metropolitanas, áreas urbanas, terras indígenas, CEP) — com sus_spatial_join(), e a integrar dados ambientais em grade ao pipeline de saúde com sus_grid_join().

A junção espacial é a quinta etapa do pipeline do climasus4r. Ela transforma uma tabela “comum” (saúde × data × código municipal) em um objeto sf com geometria explícita, requisito para mapear, calcular vizinhança e — fundamental no caso condutor — cruzar com indicadores socioeconômicos (Tutorial 6) e com clima em grade (Tutorial 8).

Contexto científico

Estudos de clima e saúde são, por natureza, espaciais: a exposição (temperatura, poluição) e o desfecho (óbitos, internações) ocorrem em lugares concretos. Ligar o dado de saúde à sua unidade geográfica permite mapear desigualdades, controlar confundidores contextuais e definir a unidade de análise. Essa escolha não é neutra: o Problema da Unidade de Área Modificável (MAUP; Openshaw, 1984) mostra que resultados estatísticos podem mudar conforme a escala (município vs. setor) e o particionamento (regiões de saúde vs. metropolitanas) adotados.

No Brasil, as geometrias oficiais vêm do IBGE e são acessadas pelo pacote geobr (Pereira et al., 2019). O climasus4r encapsula esse acesso em sus_spatial_join(), acrescentando cache de geometrias e normalização de códigos — um ponto sensível, pois o código municipal do IBGE tem 7 dígitos (com dígito verificador), enquanto os Sistemas de Informação em Saúde costumam gravar 6 dígitos. A função alinha as duas representações automaticamente. O sistema de referência de coordenadas adotado é o SIRGAS 2000 (EPSG:4674), padrão oficial brasileiro, reprojetado para WGS84 (EPSG:4326) quando se calculam centroides.

Chapéu do geógrafo. Três cuidados atravessam esta etapa: (i) o CRS (use sempre SIRGAS 2000 / WGS84 de forma consistente); (ii) a diferença entre código IBGE de 6 e 7 dígitos (resolvida pela função); e (iii) o MAUP — a escala e o recorte escolhidos afetam a inferência, então documente-os.

Caso condutor. Investigamos temperatura e desfechos em idosos (60+) na Região Metropolitana de São Paulo, 2014–2019. Nesta etapa, ligamos a série de óbitos respiratórios (saída do Tutorial 4) aos municípios da RMSP, obtendo o objeto espacial que o Tutorial 6 (Socioeconômico) usará.

Dados utilizados

Insumo	Origem	Papel no caso
`caso_serie.rds`	Tutorial 4 (série agregada por município × data)	Entrada de saúde
Geometrias municipais	IBGE via `geobr::read_municipality()`	Polígonos da RMSP
Grade climática (demonstração)	sintética (clima real entra no T8)	Ilustra `sus_grid_join()`

A entrada é o objeto dados/caso_serie.rds (carregado com guarda file.exists(); na ausência, o script usa um exemplo mínimo sintético). A saída é dados/caso_espacial.rds, que alimenta o Tutorial 6.

Pipeline completo

Os blocos abaixo reproduzem o que o script scripts/tutorial_05_juncao_espacial.R executa. Comece carregando o pacote:

library(climasus4r)

Carregar a série de saúde (saída do Tutorial 4)

# A etapa anterior salvou a série agregada (óbitos respiratórios × município × data).
caso_serie  <- readRDS("dados/caso_serie.rds")
serie_saude <- if (is.data.frame(caso_serie)) caso_serie else caso_serie$serie

Ligar a série aos municípios com `sus_spatial_join()`

sus_spatial_join() detecta automaticamente a coluna de código municipal (join_col = NULL), baixa as geometrias do geobr (com cache) e devolve um objeto sf em stage = "spatial". O nível padrão é "munic":

caso_espacial <- sus_spatial_join(
  df        = serie_saude,
  level     = "munic",     # município (padrão)
  join_col  = NULL,         # auto-detecção da coluna geográfica
  lang      = "pt",
  use_cache = TRUE,         # reaproveita geometrias já baixadas
  cache_dir = "~/.climasus4r_cache/spatial",
  verbose   = TRUE
)

A função aceita muitos outros níveis geográficos — basta trocar level:

# Bioma (chapéu ambiental):
sf_bioma <- sus_spatial_join(serie_saude, level = "biomes", lang = "pt")

# Região metropolitana:
sf_metro <- sus_spatial_join(serie_saude, level = "metro_area", lang = "pt")

# Geocodificação por CEP (somente sistemas SIH e CNES, gera POINTs):
sf_cep   <- sus_spatial_join(df_sih, level = "cep", lang = "pt")

Integrar dados ambientais em grade com `sus_grid_join()`

sus_grid_join() é a ponte entre o pipeline ambiental (sus_grid_*, que produz objetos em stage = "climate") e o pipeline de saúde. Ele une as duas tabelas pela chave espaço-temporal c("code_muni", "date") (clima real entra no Tutorial 8; aqui o uso é ilustrativo):

# grid_clim é a saída de uma função sus_grid_*() (ERA5, CHIRPS, ...), stage = "climate"
caso_clima <- sus_grid_join(
  health_data = caso_espacial,
  grid_data   = grid_clim,
  by          = c("code_muni", "date"),  # chave espaço-temporal
  type_out    = NULL,                      # herda o type do grid
  lang        = "pt",
  verbose     = TRUE
)

sus_meta(caso_clima, "stage")  # "climate"

Granularidade temporal. Se a saúde for mensal e a grade diária, o join por date gera muitos NA. Nesse caso, agregue a grade antes (com sus_climate_aggregate()) ou, para grades anuais (ex.: PRODES), una só por by = c("code_muni") — o valor anual é replicado para todos os meses.

Ao final desta etapa temos caso_espacial — a série de saúde com geometria, salva para o Tutorial 6.

Características das funções

`sus_spatial_join()`

Liga dados de saúde a geometrias oficiais do Brasil (geobr) ou geocodifica CEP. Exige um climasus_df em stage mínimo "stand" e devolve um objeto sf em stage = "spatial".

Argumento	Essencial?	Descrição
`df`	sim	`climasus_df` (mín. padronizado) com coluna de identificador geográfico
`level`	sim	Unidade geográfica. `"munic"` (padrão); `"biomes"`, `"health_region"`, `"amazon"`, `"semiarid"`, `"conservation_units"`, `"disaster_risk_area"`, `"indigenous_land"`, `"urban_area"`, `"metro_area"`, `"urban_concentrations"`, `"pop_arrangements"`, `"schools"`, `"health_facilities"`, `"neighborhood"`, `"cep"`
`join_col`	opcional	Coluna com o código geográfico; `NULL` (padrão) auto-detecta
`use_cache` / `cache_dir`	recomendado	Cache de geometrias em `~/.climasus4r_cache/spatial`
`lang` / `verbose`	opcional	Idioma (`"pt"`, `"en"`, `"es"`) e mensagens de progresso

Restrições por sistema: "cep" e "neighborhood" só para SIH/CNES; "health_facilities" só para CNES.

Retorno: objeto sf (climasus_df, stage = "spatial", type = level) com as colunas originais mais geometry — POLYGON/MULTIPOLYGON para níveis de área, POINT para "cep"/"health_facilities".

Normalização de códigos. Aceita códigos municipais de 6 ou 7 dígitos (o verificador é tratado automaticamente); CEP é preenchido com zeros à esquerda (8 caracteres); todas as chaves são coagidas a texto. A junção de área é um inner_join — códigos sem geometria correspondente são descartados (veja a Figura 3).

`sus_grid_join()`

Une a saída de qualquer sus_grid_*() (em stage = "climate") a um climasus_df de saúde (em stage "spatial", "aggregate" ou "census"), produzindo um climasus_df em stage = "climate".

Argumento	Essencial?	Descrição
`health_data`	sim	`climasus_df` de saúde com `code_muni` e `date`
`grid_data`	sim	`climasus_df` em `stage = "climate"` (saída de `sus_grid_*`)
`by`	opcional	Chave de junção; padrão `c("code_muni", "date")`; use `c("code_muni")` para grade anual
`type_out`	opcional	Sobrescreve o `type` do resultado; `NULL` herda do grid
`lang` / `verbose`	opcional	Idioma e mensagens

Retorno: climasus_df (stage = "climate") com as colunas de saúde mais as variáveis ambientais; usa left_join, então linhas de saúde sem grade correspondente recebem NA. A geometria sf é descartada antes do join (a junção é tabular, pela chave). A função avisa sobre colisão de nomes de coluna e sobre descasamento de granularidade temporal.

Formalização

A junção de área pode ser vista como um mapeamento da chave municipal $k$ (código IBGE) para a geometria $G(k)$ do conjunto de geometrias $\mathcal{G}$ :

$\text{join}(r) = \begin{cases} (r,\, G(k_r)) & \text{se } k_r \in \mathcal{G} \quad (\text{inner: descarta o resto}) \\[4pt] \varnothing & \text{caso contrário} \end{cases}$

onde $r$ é um registro de saúde e $k_r$ seu código municipal. A taxa de correspondência (controle de qualidade da Figura 3) é

$\text{cobertura} = \frac{\bigl|\{\,k : k \in \mathcal{K}_{\text{entrada}} \cap \mathcal{K}_{\text{geobr}}\,\}\bigr|} {\bigl|\mathcal{K}_{\text{entrada}}\bigr|},$

a fração dos códigos de entrada $\mathcal{K}_{\text{entrada}}$ que encontram geometria em $\mathcal{K}_{\text{geobr}}$ . Para sus_grid_join(), a fração de linhas com clima ausente é $\frac{1}{n}\sum_{i=1}^{n} \mathbf{1}\{x_i = \text{NA}\}$ , diretamente reportada na mensagem de conclusão.

Resultados ilustrados

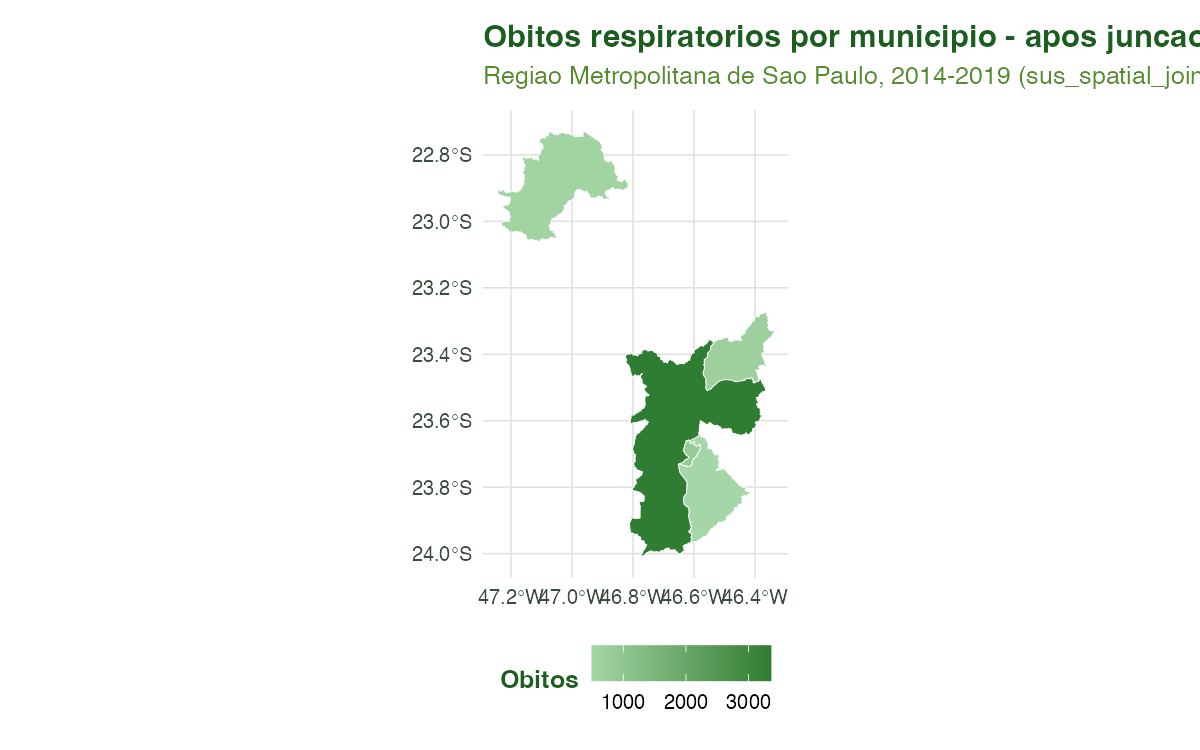

Figura 1. Mapa coroplético dos óbitos respiratórios por município após a junção espacial (RMSP, 2014–2019). Cada polígono carrega agora o desfecho de saúde — base para mapear desigualdades e cruzar com indicadores contextuais.

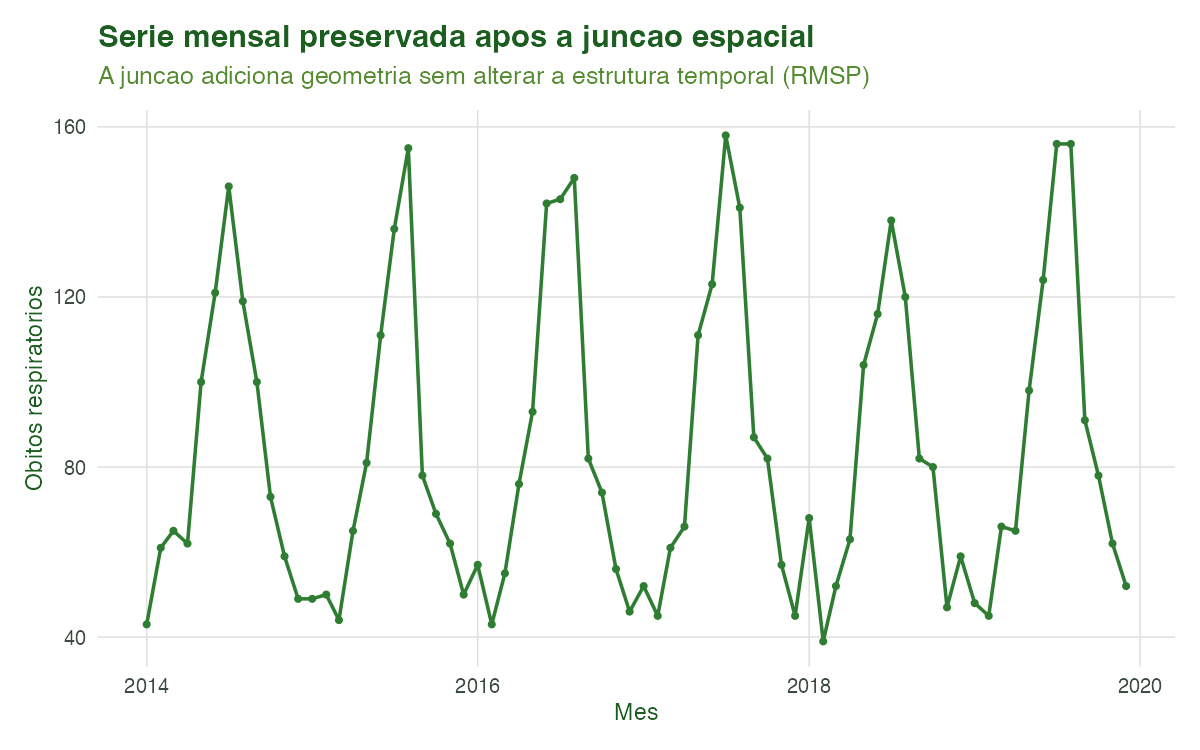

Figura 2. Série mensal preservada após a junção. A junção espacial adiciona geometria sem alterar a estrutura temporal: a dimensão tempo segue intacta para a modelagem (Tutorial 9).

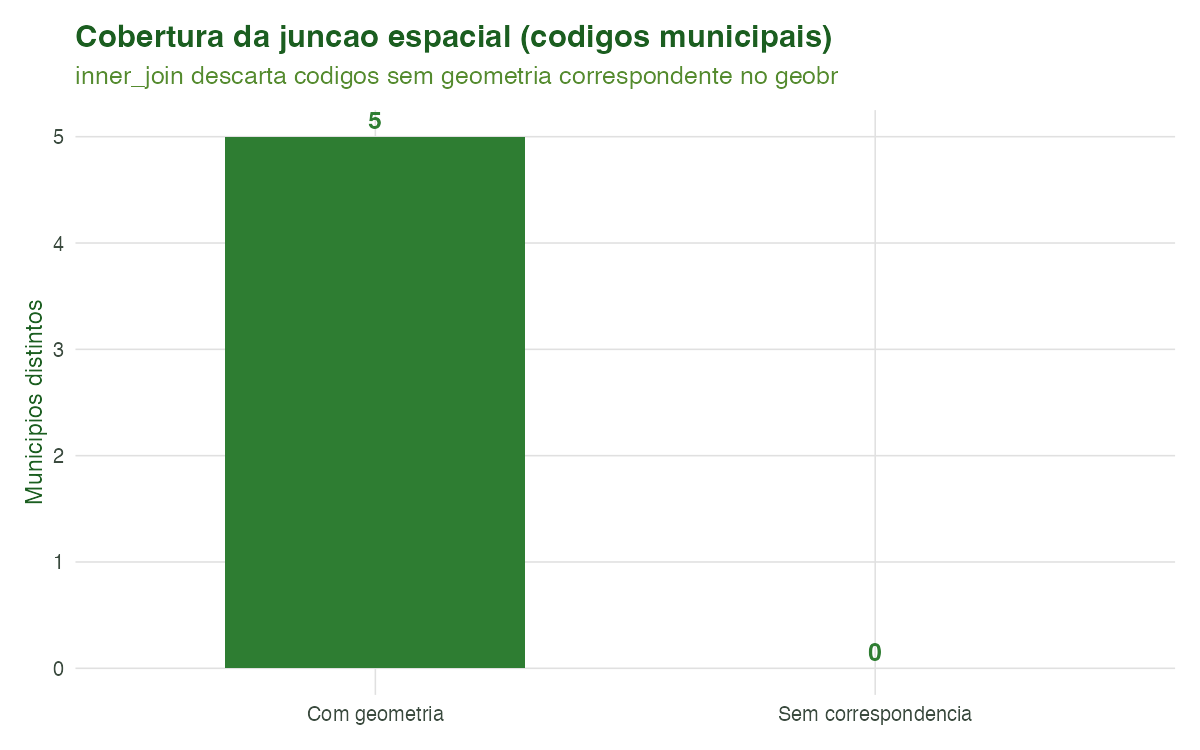

Figura 3. Diagnóstico de cobertura da junção. Como sus_spatial_join() usa inner_join, códigos municipais sem geometria correspondente no geobr são descartados. Verificar essa taxa é um controle de qualidade essencial (evita perda silenciosa de registros).

Tabela 1. Resumo da junção espacial (nível, CRS, linhas antes/depois, geometria).
Item	Valor
Funcao	sus_spatial_join()
Nivel (level)	munic (municipio)
Coluna de juncao	code_muni (auto-detectada)
Sistema de referencia (CRS)	definido
Linhas antes da juncao	359
Linhas depois da juncao	359
Municipios distintos	5
Tipo de geometria	MULTIPOLYGON (municipio)

Tabela 2. Amostra das colunas-chave do objeto sf resultante (geometria omitida).
code_muni	name_muni	abbrev_state	date
350950	Campinas	SP	2014-01-01
350950	Campinas	SP	2014-02-01
350950	Campinas	SP	2014-03-01
350950	Campinas	SP	2014-04-01
350950	Campinas	SP	2014-05-01
350950	Campinas	SP	2014-06-01
350950	Campinas	SP	2014-07-01
350950	Campinas	SP	2014-08-01
350950	Campinas	SP	2014-09-01
350950	Campinas	SP	2014-10-01

Referências

Openshaw, S. (1984). The Modifiable Areal Unit Problem. CATMOG 38. Norwich: Geo Books.
Pereira, R. H. M., Gonçalves, C. N., et al. (2019). geobr: Loads Shapefiles of Official Spatial Data Sets of Brazil. GitHub: https://github.com/ipeaGIT/geobr.
Pereira, R. H. M., & Barbosa, R. J. (2023). censobr: Download Data from Brazil’s Population Census. R package v0.4.0. DOI: 10.32614/CRAN.package.censobr.
IBGE — Instituto Brasileiro de Geografia e Estatística. Sistema de referência geocêntrico SIRGAS 2000.
