Modelagem 05: Machine Learning (Gradient Boosting / XGBoost)

Equipe climasus4r

17/10/2026

Objetivo

Ao final deste tutorial você será capaz de treinar um modelo de Machine Learning baseado em Gradient Boosting (XGBoost) para prever contagens diárias de desfechos de saúde a partir de features climáticas, de calendário e socioespaciais — usando sus_mod_ml() —, e de visualizar os resultados (importância de variáveis, ajuste CV, curva de convergência) com sus_mod_plot_ml().

O sus_mod_ml() complementa, sem substituir, a família DLNM/meta-análise do climasus4r: o DLNM estima a relação causal não-linear e defasada entre temperatura e saúde; o XGBoost foca na acurácia preditiva em um espaço de features mais amplo, simultâneo (clima + calendário + socioeconômico) e sem suposições paramétricas sobre a forma funcional.

Contexto científico

Gradient Boosting para dados de contagem em saúde

O Gradient Boosting (Friedman, 2001) é uma técnica de aprendizado de máquina que constrói modelos aditivos de forma iterativa: cada árvore de decisão nova corrige os erros das anteriores, minimizando uma função de perda. O XGBoost (Chen & Guestrin, 2016) é a implementação regularizada mais utilizada na prática, com paralelismo eficiente e controle de overfitting por regularização L1/L2 e subsampling.

Para desfechos de contagem (óbitos, internações, casos), o objetivo "count:poisson" minimiza a deviância de Poisson, equivalente a um modelo log-linear:

$$\ell(\theta) = -\sum_{i=1}^{n} \left[ y_i \log(\hat{y}_i) - \hat{y}_i \right]$$

onde $\hat{y}_i = \exp\!\left(\sum_{k=1}^{K} f_k(\mathbf{x}_i)\right)$ é a predição do ensemble de $K$ árvores e $f_k$ é a $k$-ésima árvore com pesos regularizados. A predição final está na escala de contagens (lambda de Poisson).

O número ótimo de árvores ($K^*$) é determinado por validação cruzada com early stopping: o treinamento para quando a métrica de validação não melhora por early_stopping rodadas consecutivas, prevenindo overfitting. Seja $\mathcal{L}^{(t)}_\text{cv}$ a métrica no fold de validação na rodada $t$:

$$K^* = \arg\min_{t \in \{1,\ldots,T\}} \mathcal{L}^{(t)}_\text{cv} \quad \text{com parada se } \mathcal{L}^{(t+r)}_\text{cv} \geq \mathcal{L}^{(t)}_\text{cv} \;\forall\, r \leq \texttt{early\_stopping}$$

Validação cruzada agrupada por município

Dados de saúde ambiental têm estrutura de painel (municípios $\times$ dias). Se as observações de um mesmo município aparecerem tanto no treino quanto na validação, o modelo aprende o efeito fixo do município — e a métrica de CV superestima a capacidade de generalização para novos municípios. O sus_mod_ml() resolve isso com validação cruzada agrupada (id_col): cada grupo (município) fica inteiramente em um único fold, garantindo que o modelo seja validado em municípios que não viu durante o treino. O resultado são previsões fora da amostra (OOF — Out-of-Fold) verdadeiramente generalizáveis.

Importância de variáveis: Gain

O XGBoost calcula três métricas de importância por feature:

Métrica	Interpretação
Gain	Redução média da perda por divisão que usa esta variável. Principal métrica de relevância preditiva.
Cover	Número médio de observações afetadas por divisões desta variável. Indica abrangência.
Frequency	Proporção de todas as divisões que usam esta variável. Indica frequência de uso.

Caso condutor. Investigamos a temperatura e os desfechos de saúde em idosos (60+) na Região Metropolitana de São Paulo, 2014–2019 (respiratórias J00–J99). Neste tutorial treinamos um XGBoost para prever a contagem diária de óbitos a partir de features climáticas (temperatura média, umidade, pressão) e de calendário (dia da semana, mês, tendência). A validação cruzada é agrupada por município para evitar vazamento de informação entre treino e validação.

Dados utilizados

Entrada	Arquivo	Papel
Série diária de saúde	dados/caso_serie.rds	Desfecho (n_obitos) e identificador de município
Dados climáticos (estação INMET)	dados/caso_clima_estacao.rds	Features climáticas (tair_c, rh_pct, pressao_hpa) por município e dia
Dados socioeconômicos	dados/caso_socio.rds	Features adicionais (IDHM, Gini) por município

Se qualquer arquivo de entrada estiver ausente, o script gera automaticamente uma série sintética mínima realista (12 municípios, 6 anos, sinal temperatura–saúde em curva-V) com aviso explícito, para que o pipeline complete mesmo sem a cadeia completa.

Features construídas pelo script:

Feature	Tipo	Descrição
tair_c	Climática	Temperatura média do ar (°C)
rh_pct	Climática	Umidade relativa (%)
pressao_hpa	Climática	Pressão atmosférica (hPa)
tair_c_sq	Climática (derivada)	Temperatura ao quadrado (efeito não-linear)
tair_c_7d	Climática (lag)	Média móvel de 7 dias da temperatura
tair_c_14d	Climática (lag)	Média móvel de 14 dias da temperatura
dia_do_ano	Calendário	Dia juliano (1–365)
dia_semana	Calendário	Dia da semana (1=seg, 7=dom)
mes	Calendário	Mês (1–12)
ano	Calendário	Ano (2014–2019)
tendencia	Calendário	Dias desde o início do período
inverno	Binário sazonal	1 se junho–agosto, 0 caso contrário
verao	Binário sazonal	1 se dezembro–fevereiro, 0 caso contrário
fim_semana	Binário	1 se sábado ou domingo

Pipeline completo

Os blocos abaixo reproduzem o que o script scripts/modelagem_05_ml.R executa. Comece carregando o pacote:

library(climasus4r)

Carregar os dados de entrada

Os arquivos são lidos com guarda file.exists(), garantindo que o pipeline complete mesmo sem a cadeia anterior. Os caminhos são relativos à raiz do pacote (pois o script roda de lá via Rscript scripts/modelagem_05_ml.R).

# Caminhos relativos à raiz do pacote (como o script roda)
path_serie  <- file.path("vignettes-pt", "dados", "caso_serie.rds")
path_clima  <- file.path("vignettes-pt", "dados", "caso_clima_estacao.rds")
path_socio  <- file.path("vignettes-pt", "dados", "caso_socio.rds")

caso_serie <- if (file.exists(path_serie)) readRDS(path_serie)  else NULL
caso_clima <- if (file.exists(path_clima)) readRDS(path_clima)  else NULL
caso_socio <- if (file.exists(path_socio)) readRDS(path_socio)  else NULL

# Se caso_serie ou caso_clima ausentes, o script gera dados sintéticos
# realistas (12 municípios × 6 anos) com sinal temperatura-saúde em curva-V.

Preparar o data.frame de features

O sus_mod_ml() aceita qualquer data.frame (incluindo climasus_df). Aqui construímos as features climáticas e de calendário, e opcionalmente vinculamos features socioeconômicas por município.

# Engenharia de features de calendário
df_model <- caso_serie |>
  dplyr::mutate(
    dia_do_ano   = as.integer(format(date, "%j")),
    dia_semana   = as.integer(format(date, "%u")),
    mes          = as.integer(format(date, "%m")),
    ano          = as.integer(format(date, "%Y")),
    tendencia    = as.integer(date - min(date)),
    inverno      = as.integer(mes %in% 6:8),
    verao        = as.integer(mes %in% c(12, 1, 2)),  # 12:2 geraria 12,11,...,2
    fim_semana   = as.integer(dia_semana >= 6),
    tair_c_sq    = tair_c^2,
    tair_c_7d    = as.numeric(stats::filter(tair_c, rep(1/7,  7), sides = 1)),
    tair_c_14d   = as.numeric(stats::filter(tair_c, rep(1/14, 14), sides = 1))
  ) |>
  dplyr::filter(!is.na(tair_c_14d)) |>
  dplyr::select(-date)               # remove coluna Date (não numérica)

# Opcional: vincular features socioeconômicas
if (!is.null(caso_socio)) {
  df_model <- dplyr::left_join(df_model, caso_socio,
                               by = "municipio",
                               relationship = "many-to-one")
}

Ajustar o modelo XGBoost com sus_mod_ml()

ml_fit <- sus_mod_ml(
  df               = df_model,
  outcome_col      = "n_obitos",
  feature_cols     = NULL,          # auto: todas as numéricas exceto outcome e id
  id_col           = "municipio",   # CV agrupada por município (evita vazamento)
  objective        = "count:poisson",
  nrounds          = 500L,
  max_depth        = 6L,
  eta              = 0.05,
  subsample        = 0.8,
  colsample_bytree = 0.8,
  min_child_weight = 1,
  nfold            = 5L,
  early_stopping   = 50L,
  seed             = 42L,
  lang             = "pt",
  verbose          = TRUE
)

# Inspecionar o objeto retornado
print(ml_fit)          # resumo de performance e top features
tidy(ml_fit)           # tibble de predições (observed / fitted / cv_predicted / residual)

Previsão em novos dados com predict()

O método predict.climasus_ml() aplica o modelo treinado a um data.frame novo. As colunas devem ser as mesmas do treino (ml_fit$meta$feature_cols).

# Cenário: onda de calor (tair_c = 34 °C) num dia de semana de janeiro
novo_dado <- data.frame(
  tair_c       = 34,    tair_c_sq   = 34^2,
  tair_c_7d    = 32,    tair_c_14d  = 30,
  rh_pct       = 45,    pressao_hpa = 918,
  dia_do_ano   = 15,    dia_semana  = 2,
  mes          = 1,     ano         = 2019,
  tendencia    = 1840,  inverno     = 0,
  verao        = 1,     fim_semana  = 0
)

obitos_previstos <- predict(ml_fit, newdata = novo_dado)
cat("Óbitos previstos (onda de calor):", round(obitos_previstos, 1), "\n")

Visualizações com sus_mod_plot_ml()

# Importância das variáveis (Gain) — top 15
sus_mod_plot_ml(
  x           = ml_fit,
  type        = "importance",
  output_type = "plot",
  n_top       = 15L,
  lang        = "pt"
)

# Observado vs. predito CV (out-of-fold) — diagnóstico de ajuste
sus_mod_plot_ml(
  x           = ml_fit,
  type        = "fit",
  output_type = "plot",
  lang        = "pt"
)

# Curva de aprendizado: métrica de treinamento e de validação por rodada
sus_mod_plot_ml(
  x           = ml_fit,
  type        = "cv_log",
  output_type = "plot",
  lang        = "pt"
)

# output_type = "all" retorna lista com $plot, $table e $data
out_imp <- sus_mod_plot_ml(ml_fit, type = "importance", output_type = "all")
out_imp$table   # tibble: Feature, Gain, Cover, Frequency

Características das funções

sus_mod_ml() — Ajuste do modelo XGBoost

Treina um modelo XGBoost de Gradient Boosting para prever um desfecho de saúde (contagem, taxa ou binário) a partir de features numéricas. Incorpora validação cruzada agrupada com early stopping para determinar o número ótimo de árvores e retorna predições out-of-fold para diagnóstico imparcial.

Argumentos principais:

Argumento	Padrão	Descrição
df	—	data.frame ou climasus_df com outcome e features
outcome_col	—	Nome da coluna-alvo (deve ser numérica)
feature_cols	NULL	Colunas preditoras; NULL = todas as numéricas exceto outcome e id
id_col	NULL	Coluna de agrupamento para CV sem vazamento entre grupos (ex.: município)
objective	"count:poisson"	Função de perda: "count:poisson", "reg:squarederror", "binary:logistic"
nrounds	500L	Número máximo de árvores (rodadas de boosting)
max_depth	6L	Profundidade máxima das árvores
eta	0.05	Taxa de aprendizado (shrinkage); menor = mais conservador, requer mais rounds
subsample	0.8	Fração de linhas amostradas por árvore (regularização)
colsample_bytree	0.8	Fração de colunas amostradas por árvore
min_child_weight	1	Peso mínimo por folha; aumentar previne overfitting em padrões raros
nfold	5L	Número de folds de CV
early_stopping	50L	Parar se a métrica CV não melhorar por N rodadas consecutivas
seed	42L	Semente aleatória para reprodutibilidade
lang	"pt"	Idioma das mensagens: "pt", "en", "es"

Retorno — objeto climasus_ml (lista nomeada):

Componente	Conteúdo
$predictions	Tibble: observed, fitted, cv_predicted, residual, (e id_col se fornecido)
$importance	Tibble ordenado por Gain: Feature, Gain, Cover, Frequency
$performance	Lista: RMSE_train, MAE_train, R2_train, RMSE_cv, MAE_cv, R2_cv, Pearson_cv, best_nrounds
$model	Objeto xgb.Booster final treinado no conjunto completo com best_nrounds
$cv_log	data.frame do xgb.cv() com métrica por rodada (treino e validação)
$meta	Lista com todos os parâmetros da chamada (rastreabilidade)

Métodos S3 disponíveis: print(), summary(), tidy() (predições), predict() (novos dados).

Dependência: requer o pacote xgboost (Suggests). Se ausente, a função lança erro informativo com instrução de instalação.

sus_mod_plot_ml() — Visualizações do modelo ML

Produz três tipos de gráfico diagnóstico a partir de um objeto climasus_ml.

Argumentos:

Argumento	Padrão	Descrição
x	—	Objeto climasus_ml de sus_mod_ml()
type	"importance"	Tipo de gráfico: ver tabela abaixo
output_type	"plot"	"plot" → ggplot2; "table" → tibble; "all" → lista $plot/$table/$data
n_top	20L	Número máximo de features no gráfico de importância
interactive	FALSE	TRUE converte para widget plotly interativo
base_size	12	Tamanho base da fonte ggplot2
save_plot	NULL	Caminho para salvar o gráfico (PNG/HTML)
lang	"pt"	Idioma dos rótulos: "pt", "en", "es"

Tipos de gráfico (type):

type	O que mostra	Componente de $ usado
"importance"	Barras horizontais por feature, ordenadas por Gain (maior = mais preditivo)	$importance
"fit"	Dispersão observado × predito CV (OOF), com linha de identidade e anotações de R² e RMSE	$predictions
"cv_log"	Curva de métrica de treinamento e de validação cruzada por rodada, com marcador na melhor rodada	$cv_log
"prediction"	Série temporal dos valores preditos (OOF) sobrepostos aos observados ao longo do tempo	$predictions
"residuals"	Distribuição e padrão temporal dos resíduos (observado − predito); detecta heteroscedasticidade e padrões sazonais remanescentes	$predictions

Retorno: ggplot (padrão), tibble dos dados plotados (output_type = "table"), ou lista nomeada com os dois (output_type = "all").

Fórmulas e fundamentos matemáticos

Objetivo XGBoost count:poisson

O ensemble de $K$ árvores $\{f_k\}$ é ajustado minimizando a deviância de Poisson regularizada:

$$\mathcal{L}(\{f_k\}) = \sum_{i=1}^{n} \underbrace{\left[-y_i \log \hat{y}_i + \hat{y}_i\right]}_{\text{deviância Poisson}} + \sum_{k=1}^{K} \underbrace{\Omega(f_k)}_{\text{regularização L1/L2}}$$

onde $\hat{y}_i = \exp\!\bigl(\sum_{k=1}^K f_k(\mathbf{x}_i)\bigr)$ e $\Omega(f) = \gamma T + \tfrac{1}{2}\lambda \|\mathbf{w}\|^2 + \alpha \|\mathbf{w}\|_1$ penaliza complexidade ($T$ = número de folhas, $\mathbf{w}$ = pesos).

Algoritmo de boosting (passo $t$)

Na rodada $t$, adiciona-se a árvore $f_t$ que minimiza a aproximação quadrática de segunda ordem da perda:

$$\tilde{\mathcal{L}}^{(t)} = \sum_{i=1}^{n} \left[g_i f_t(\mathbf{x}_i) + \tfrac{1}{2} h_i f_t(\mathbf{x}_i)^2\right] + \Omega(f_t)$$

sendo $g_i = \partial_{\hat{y}} \ell(y_i, \hat{y}_i^{(t-1)})$ e $h_i = \partial^2_{\hat{y}} \ell(y_i, \hat{y}_i^{(t-1)})$ o gradiente e a Hessiana da perda.

Métricas de avaliação

$$\text{RMSE} = \sqrt{\frac{1}{n}\sum_{i=1}^n (y_i - \hat{y}_i)^2} \qquad \text{MAE} = \frac{1}{n}\sum_{i=1}^n |y_i - \hat{y}_i| \qquad R^2 = 1 - \frac{\sum (y_i - \hat{y}_i)^2}{\sum (y_i - \bar{y})^2}$$

As métricas de CV (sufixo _cv) são calculadas sobre as predições out-of-fold: cada observação é predita pelo modelo que não a viu no treino, fornecendo uma estimativa não viesada do erro de generalização.

Resultados ilustrados

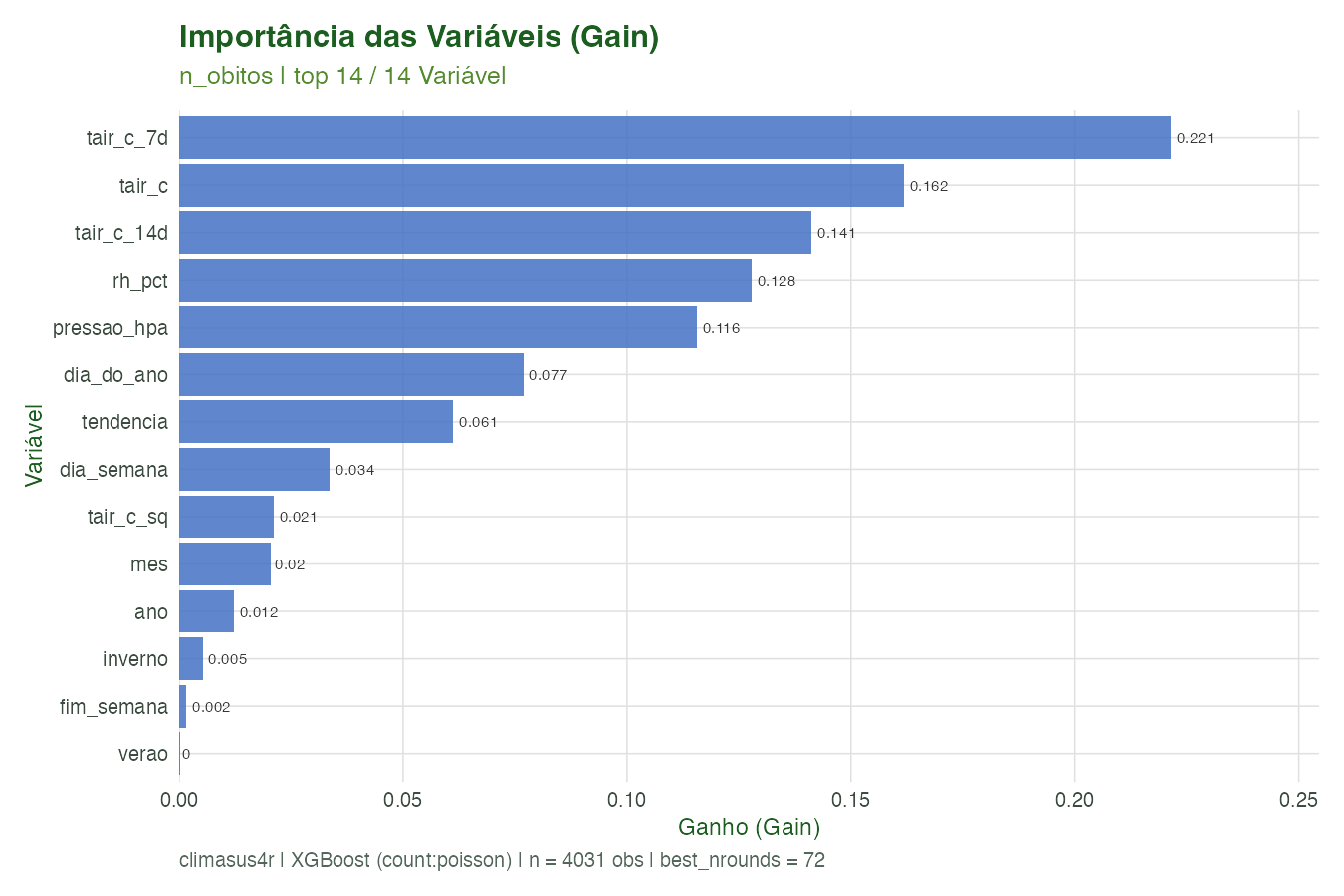

Figura 1. Importância das variáveis (Gain) — top 15 features. O Gain mede a redução média da perda de Poisson por divisão que utiliza cada variável. Features de temperatura (incluindo médias móveis e transformações não-lineares) e de calendário (sazonalidade, tendência) costumam liderar. O gráfico é produzido por sus_mod_plot_ml(type = "importance").

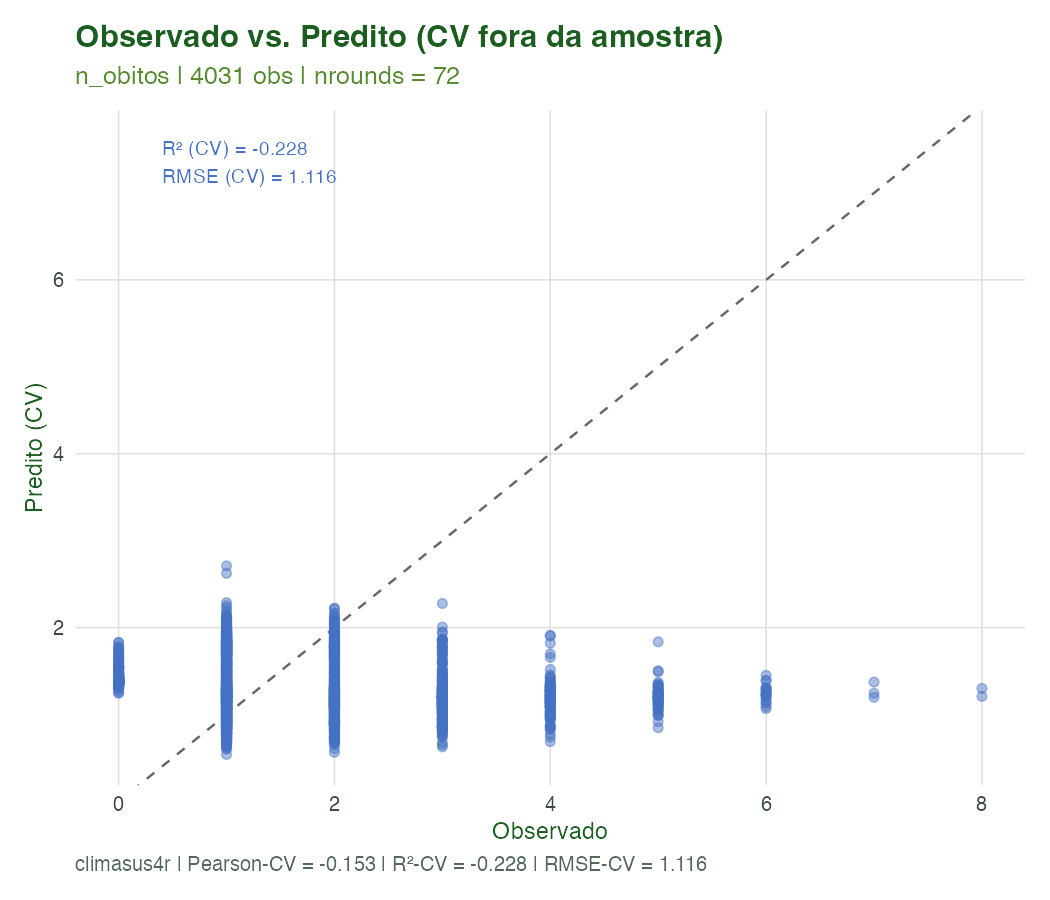

Figura 2. Observado versus predito fora da amostra (CV out-of-fold). Cada ponto é um dia × município; a linha tracejada é a identidade perfeita (predito = observado). As anotações de R² e RMSE são calculadas sobre as predições OOF — imparciais, pois cada observação foi predita por um modelo que não a usou no treino. Produzido por sus_mod_plot_ml(type = "fit").

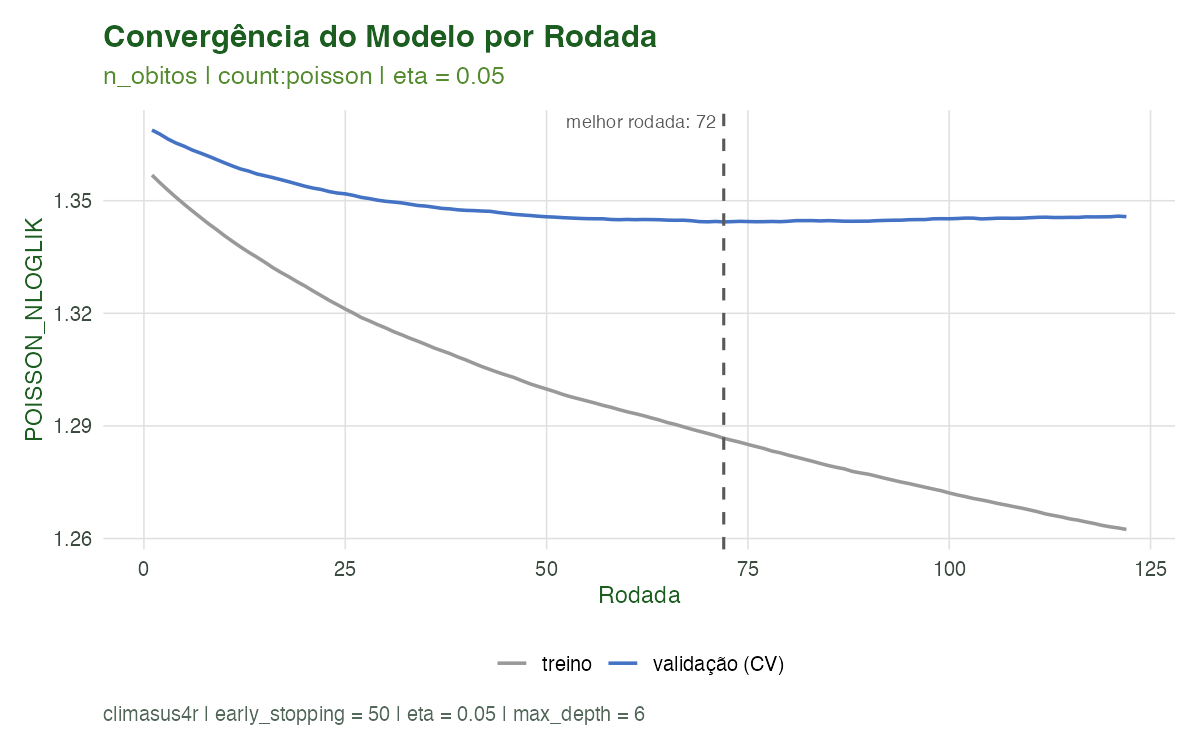

Figura 3. Curva de convergência da validação cruzada. A linha de treino (cinza) decresce monotonamente; a linha de validação (azul) atinge o mínimo na melhor rodada (linha vertical tracejada), após o qual o early stopping interrompe o treinamento. A diferença entre as curvas quantifica o overfitting. Produzido por sus_mod_plot_ml(type = "cv_log").

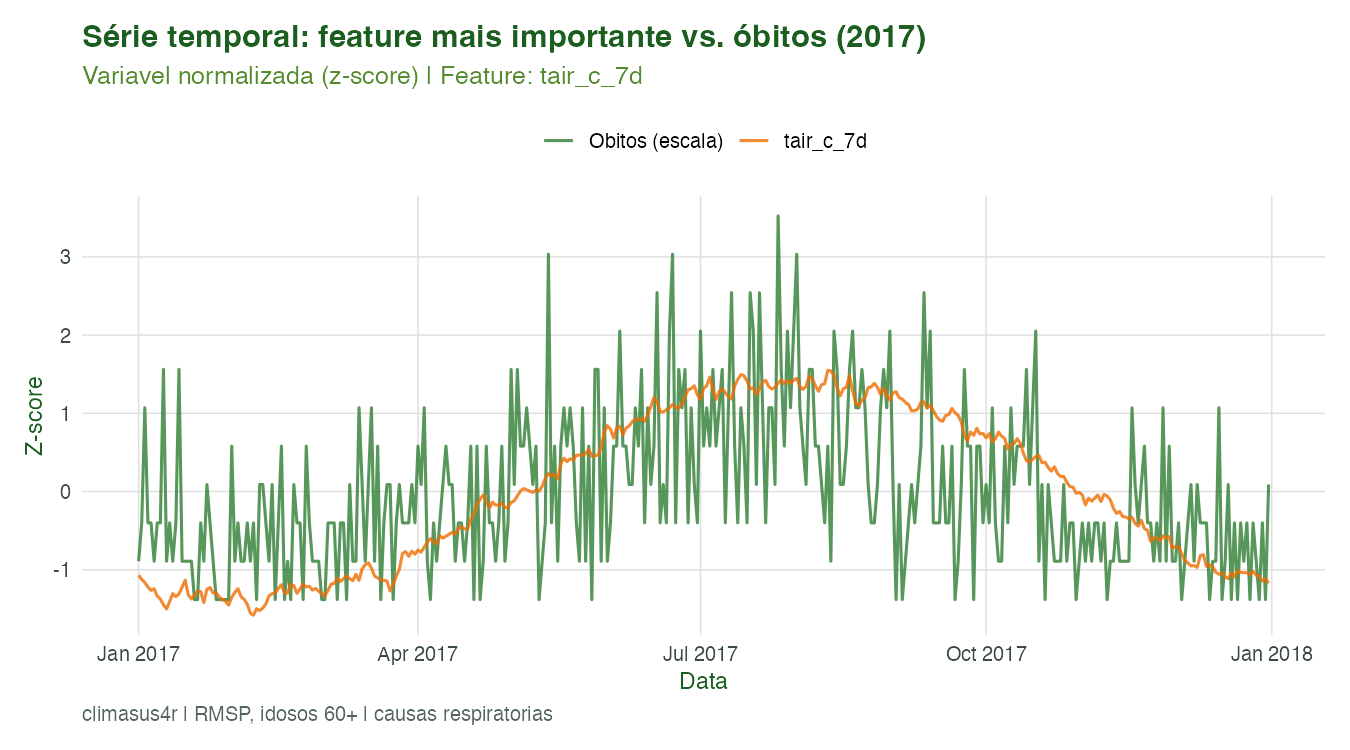

Figura 4. Série temporal da feature mais importante e dos óbitos diários (ambos padronizados em z-score) para o ano de 2017. A covariação visual ilustra por que a variável climática lidera a importância preditiva: quando a temperatura cai (inverno paulistano), os óbitos respiratórios sobem.

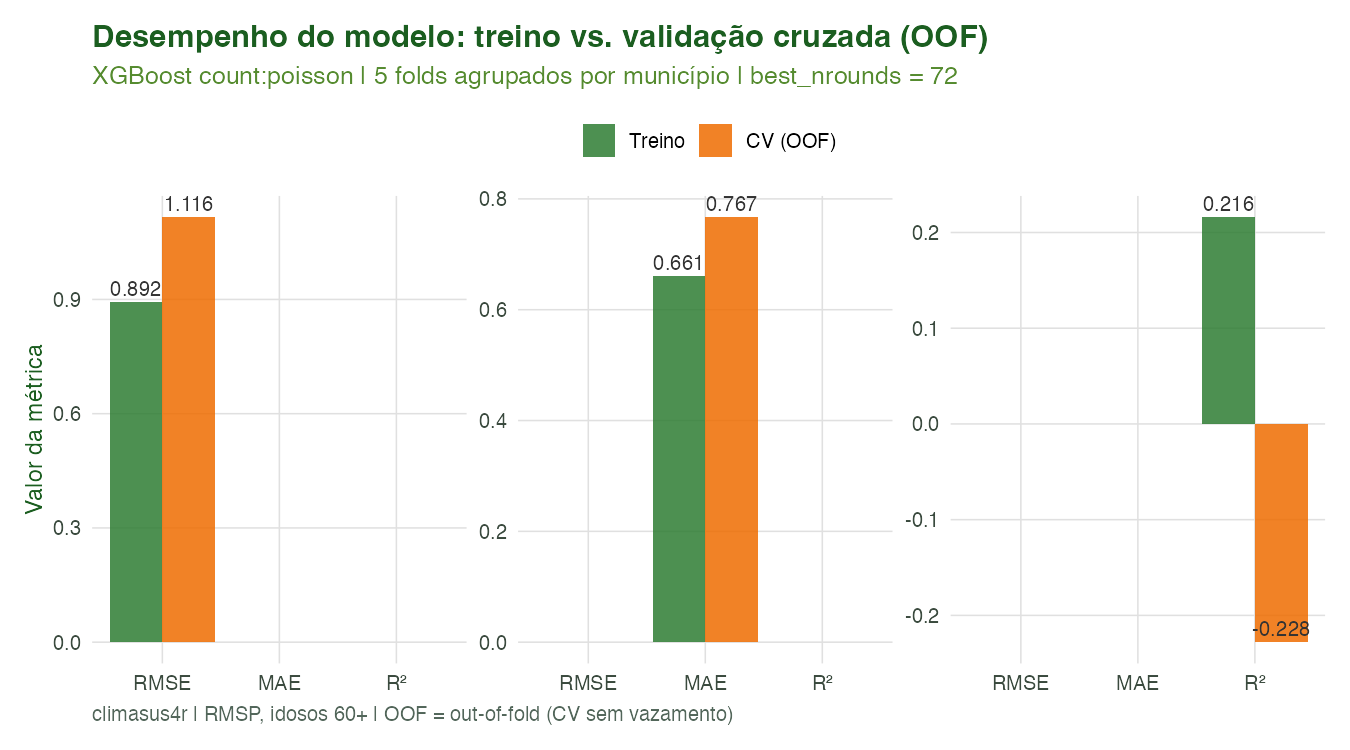

Figura 5. Comparação das métricas de desempenho entre o conjunto de treino (in-sample) e a validação cruzada OOF. A diferença entre treino e CV indica a magnitude do overfitting; quanto menor a diferença, melhor a capacidade de generalização do modelo.

Tabelas de resultados

Tabela 1. Métricas de desempenho do modelo XGBoost (treino vs. validação cruzada OOF).

Conjunto	RMSE	MAE	R2	Pearson
Treino (in-sample)	0.892	0.661	0.216	NA
Validação CV (OOF)	1.116	0.767	-0.228	-0.153

Tabela 2. Importância das variáveis (top 15 por Gain). Gain: redução média da perda por divisão. Cover: cobertura média (obs). Frequency: proporção de divisões.

Feature	Gain	Cover	Frequency
tair_c_7d	0.2213517	0.1864337	0.1133807
tair_c	0.1617924	0.1266342	0.1956779
tair_c_14d	0.1412539	0.1606004	0.0902901
rh_pct	0.1277451	0.1407017	0.1687389
pressao_hpa	0.1155900	0.1338112	0.1394316
dia_do_ano	0.0768173	0.1023575	0.0982830
tendencia	0.0611878	0.0730826	0.0799290
dia_semana	0.0336349	0.0156214	0.0497336
tair_c_sq	0.0210384	0.0208534	0.0254589
mes	0.0203526	0.0282216	0.0162818
ano	0.0121587	0.0035040	0.0180580
inverno	0.0052419	0.0071136	0.0017762
fim_semana	0.0015616	0.0002151	0.0020722
verao	0.0002735	0.0008497	0.0008881

Boas práticas e limitações

O que o XGBoost captura bem:

• Relações não-lineares complexas entre features e desfecho (sem necessidade de especificar a forma funcional)
• Interações de alta ordem (ex.: efeito do calor amplificado em fim de semana)
• Grande número de features simultâneas sem seleção prévia manual

O que o XGBoost não faz (diferença crítica em relação ao DLNM):

• Não modela defasagem distribuída: o efeito da temperatura do dia $t-k$ deve ser incluído como feature explícita (ex.: tair_c_7d, tair_c_14d). O DLNM modelao lag de forma contínua.
• Não fornece intervalos de confiança para as predições individuais por padrão. Para quantificar incerteza, use simulação bootstrap ou conformal prediction.
• Não é interpretável como risco relativo diretamente: os valores preditos são contagens (lambda de Poisson), não RRs. Para estimativas causais de RR, use sus_mod_dlnm().

Vazamento de dados temporal: em séries temporais, uma validação cruzada aleatória pode violar a ordem temporal (treinar com o futuro para prever o passado). Para estudos com dependência temporal forte, considere CV por blocos temporais (time-series split). O id_col do sus_mod_ml() controla o vazamento espacial (por município), não o temporal.

Referências

• Chen, T., & Guestrin, C. (2016). XGBoost: A Scalable Tree Boosting System. Proceedings of the 22nd ACM SIGKDD International Conference on Knowledge Discovery and Data Mining, 785–794. https://doi.org/10.1145/2939672.2939785
• Friedman, J. H. (2001). Greedy function approximation: A gradient boosting machine. Annals of Statistics, 29(5), 1189–1232.
• Hastie, T., Tibshirani, R., & Friedman, J. (2009). The Elements of Statistical Learning (2nd ed.). Springer. Cap. 10 (Boosting and Additive Trees).
• Gasparrini, A., Armstrong, B., & Kenward, M. G. (2010). Distributed lag non-linear models. Statistics in Medicine, 29(21), 2224–2234.
• Bhaskaran, K., Gasparrini, A., Hajat, S., Smeeth, L., & Armstrong, B. (2013). Time series regression studies in environmental epidemiology. International Journal of Epidemiology, 42(4), 1187–1195.
• Ministério da Saúde (Brasil). DATASUS — Departamento de Informática do SUS. Disponível em: http://datasus.saude.gov.br.

---

Navegação

• Voltar ao hub de tutoriais
• Anterior: Modelagem 04 — Meta-análise Multi-cidade
• Próximo: Modelagem 06 — Análise Espacial

Como reproduzir as figuras. Rode uma única vez, a partir da raiz do pacote: Rscript scripts/modelagem_05_ml.R

O script salva as figuras em vignettes-pt/figuras/ (prefixo modml_), as tabelas em vignettes-pt/dados/ e o objeto ajustado (mod_ml_fit.rds) que tutoriais subsequentes podem reutilizar. O pacote xgboost deve estar instalado: install.packages("xgboost")
